Современные автомобили выпускаются сейчас с датчиками парковки. Многим людям просто непозволительно в силу сложившихся финансовых рамок купить такую машину. Однако, можно сделать дальномер и своими руками.
Для это нам понадобятся:
Ардуино
ультразвуковой дальномер
световой индикатор или зуммер.

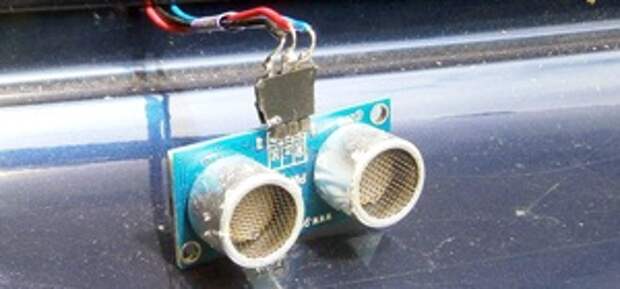

Мы использовали ультразвуковой датчик с приемником и передатчиком звуковой волны: один "кружок" дальномера излучает ультракороткие волны, а второй ловит их эхо, то есть отраженный звук от какого либо препятствия.
На основаниии количества времени возвращения звука и будет видно, насколько далеко объект, который может помешать. Их можно использовать как впереди, так и позади автомобиля.Подключается ультразвуковой дальномер к Ардуино показано на схеме ниже:
парктроник

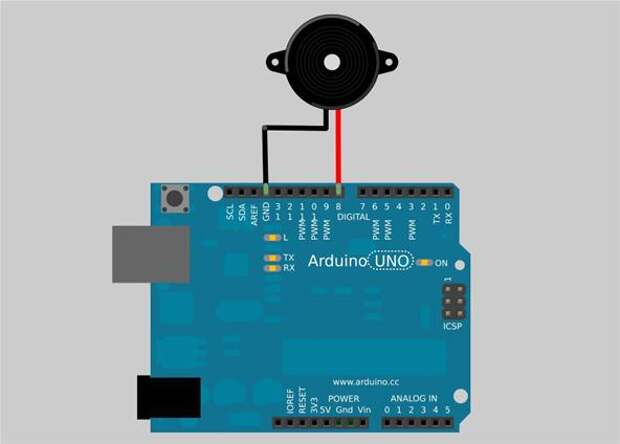

Теперь нам нужно определиться: что мы хотим иметь на выходе: световой индикатор или звуковой сигнал. Мы решили подключить звуковой сигнал(зуммер). положительную клемму зуммера соедините с выводом 8 Ардуино а отрицательную с землей(GND) как на схеме ниже:
Теперь нам нужен код.
Загрузите пример кода Ардуино для ультразвукового датчика. перейдите в File > Examples > Sensors > Ping. Этот код позволяет математически высчитать расстояние до объекта. Необходимо скачать версию кода для датчиков парковки

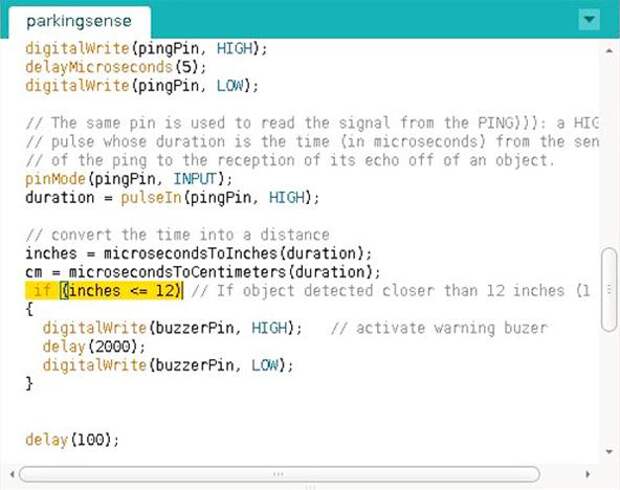

Этот код отправляет сигнал на зуммер, когда расстояние до объекта близко к критическому. Вы сами можете изменить значение расстояния, при котором начнет срабатывать зуммер. В нижеприведенной схеме часть кода выделено желтым цветом(расстояние в дюймах. 1 дюйм = 2,54 см)
Установка.
Установить данное устройство можно куда угодно - все зависит от формы и материала вашего бампера. Также данное устройство поможет вам в пробке - возможно, убережет от аварий и придаст больше уверенности в дороге.
