Акустическая полка своими руками

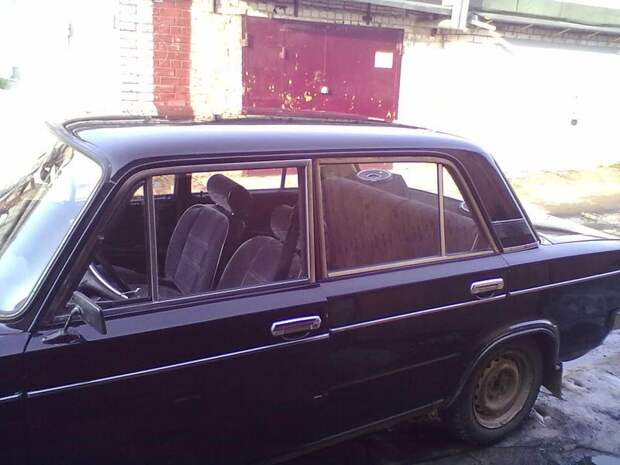

Пару лет назад решил поставить хорошие динамики в свою "Шестерочку", перешедшую ко мне от бати. До этого там стояли самопальные фанерные колонки, по качеству звучания как самые дешевые пластиковые джениус. Меня это естественно не устраивало. Подобрал себе неплохие овалы JBL GTO-938. Но ставить их оказалось некуда.

В заводской полке под них отверстий не было, а курочить металл не хотелось.



Решил купить подиумы.
Походив по магазам, ничего подходящего не нашел. Да и цены были откровенно говоря-ненормальными, самое дешевое и непотребное говно, явно собранное зэками или таджиками стоило 1000р.

Решил делать полку с подиумами сам.

Фоток подробного процесса нету, так как тогда цели постить куда-либо не ставил. Выложу то, что нашел на телефоне. Фоткал чтобы показать друзьям что делал сам, а не купил.

Делать решил из ДСП. Так как в гараже лежала моя старая раздолбанная детская кроватка, то бесплатным материалом толщиной в 17 мм я был обеспечен.

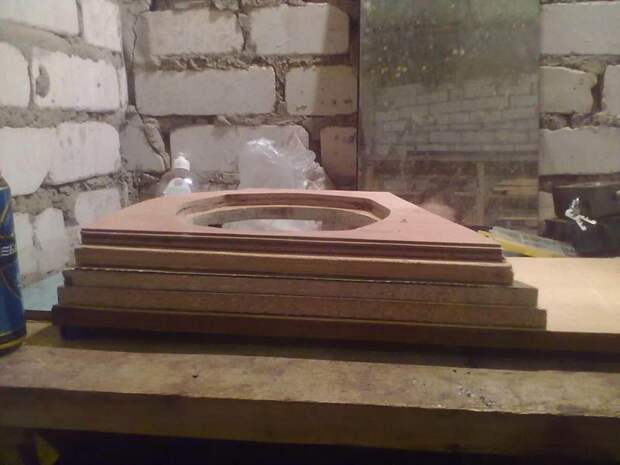

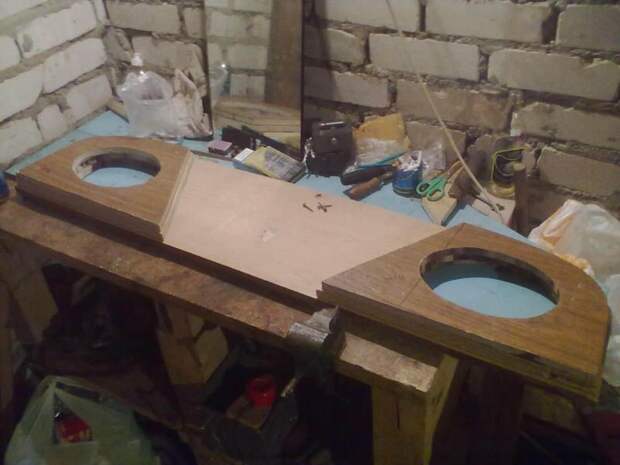

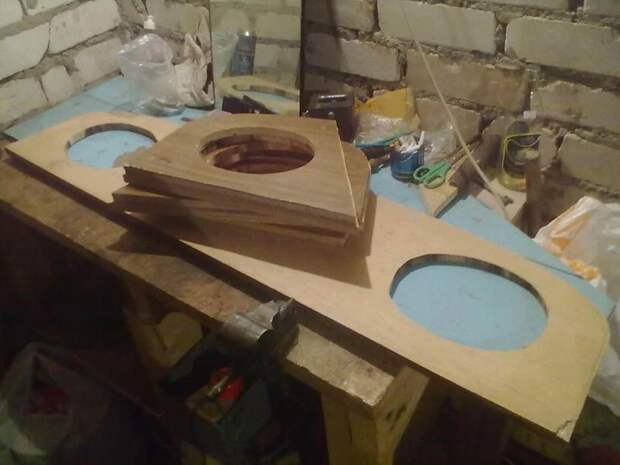

Сняв родную оргалитовую заднюю полочку, очертил контур, с учетом того, что ДСП толще, соответственно должна быть поменьше, так как кабина идет на сужение. Лобзиком выпилил полку, и все заготовки для подиумов.

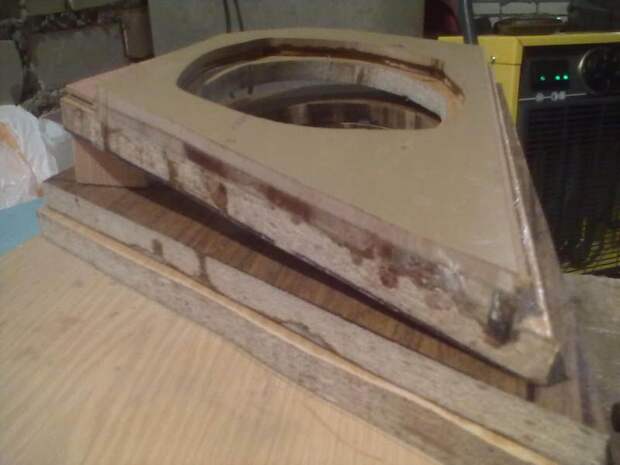

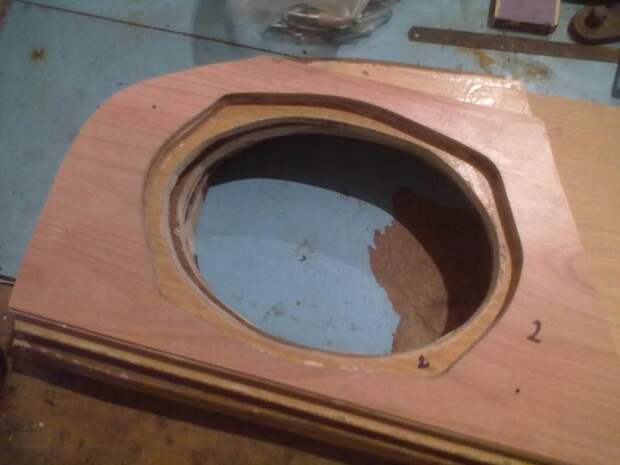

Для придания небольшого угла подложил брусочек

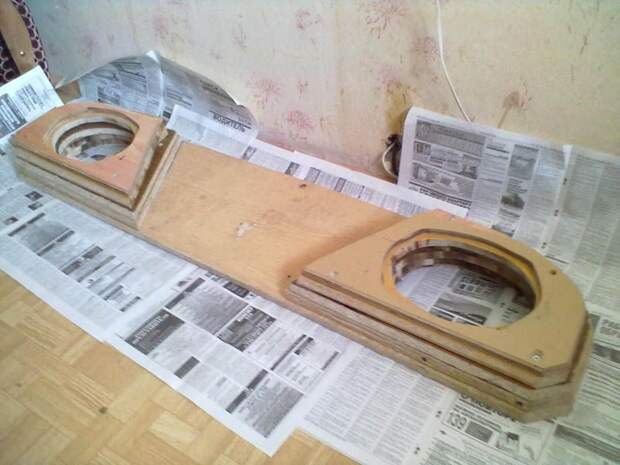

скрепил всю конструкцию саморезами. Края обработал рашпилем и крупной шкуркой

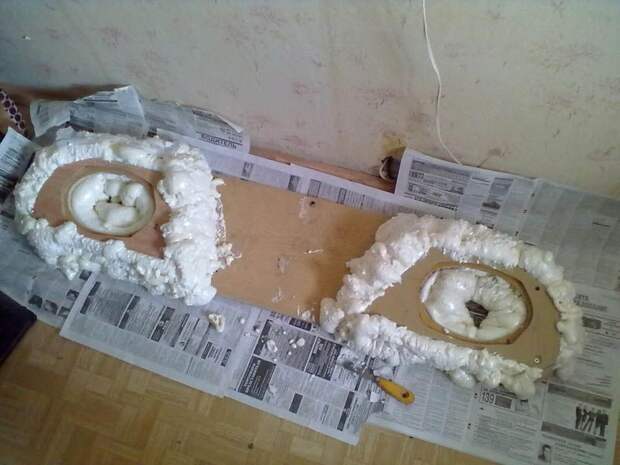

Полости залил монтажной пеной

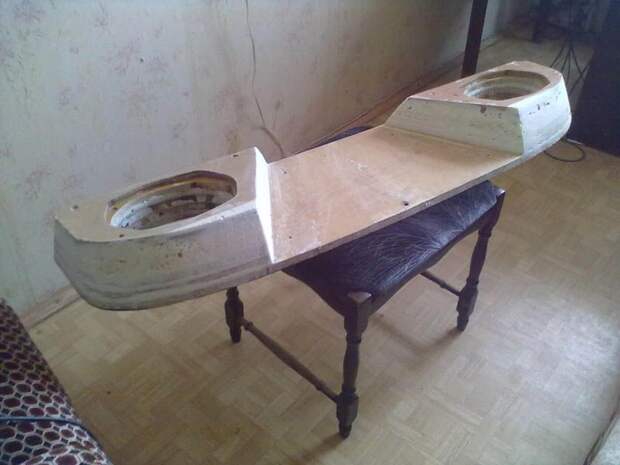

Лишку обрезаем, шкурим. Пропитываем в два слоя эпоксидным клеем для прочности.




грунтуем в темный цвет чтобы потом не просвечивало и ультрафиолет не разрушал пену

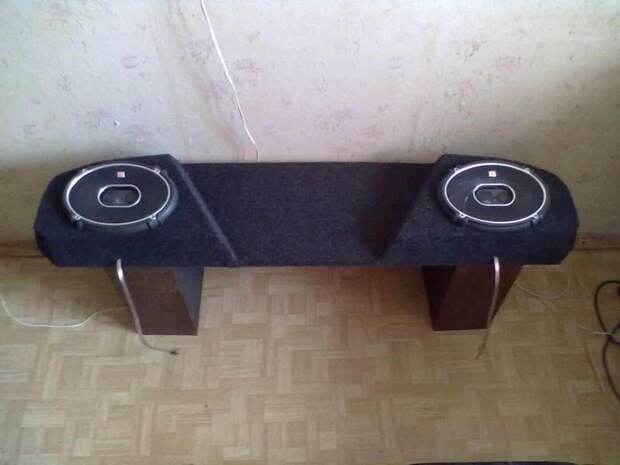

Обклеиваем аккустическим карпетом и ставим овалы.

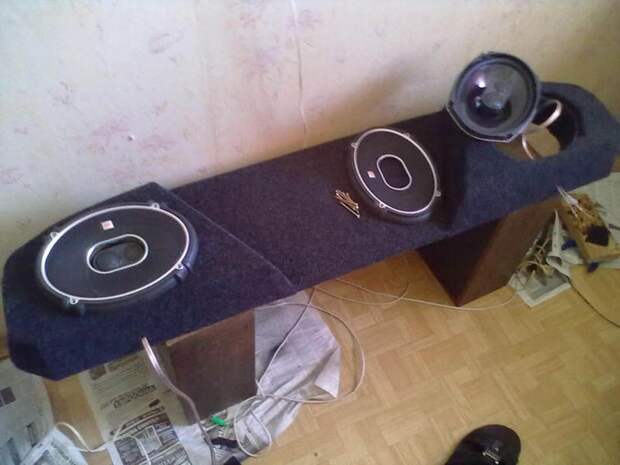

К слову, карпет очень плохо дырявится и сверлится. Дырки лучше прожигать паяльником, горячим гвоздем или сигаретой.. ) Вставляем овалы, протягиваем концы проводов в заранее заготовленные отверстия




Собираем воедино. На концы проводов припаиваем клеммники

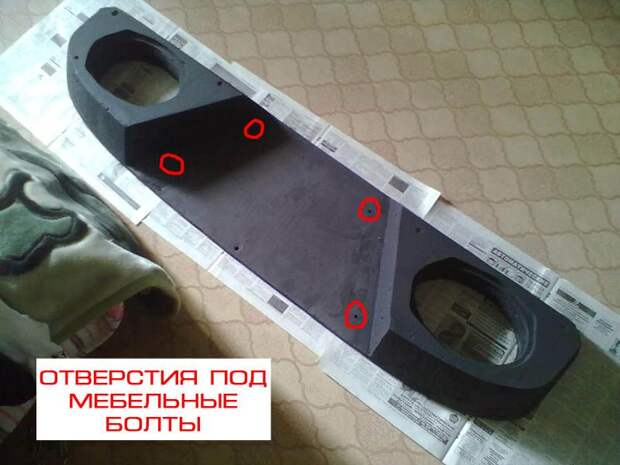

Крепим полку в машину на мебельные болты, шляпки красим под цвет карпета. Чтобы ничего не дребезжало между полкой с подиумами и полкой металлической - прокладываем слой того же оставшегося карпета.

Кстати, динамики (JBL GTO-938) весьма басовитые, характеристики можете загуглить. В роли фазоинвертера выступают оригинальные отврестия под малые динамики в металлической полке кузова. А багажник выступает в роли своеобразного сабвуфера. В итоге и целом звук получлся очень даже!

Ничего не пердит не дребезжит, поверmте.

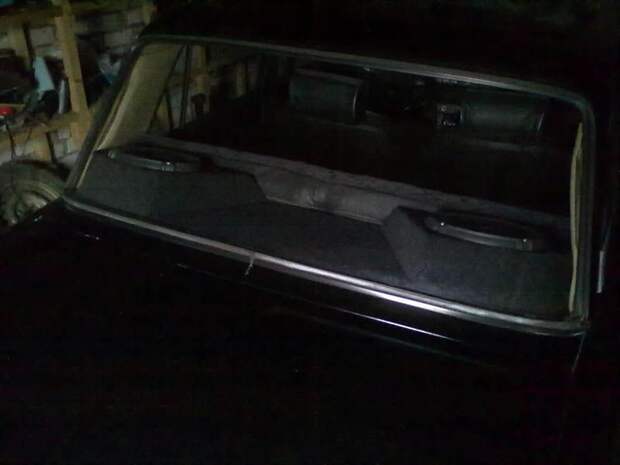

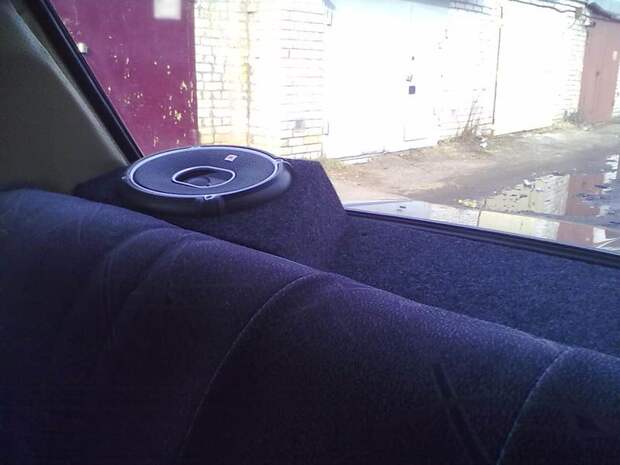

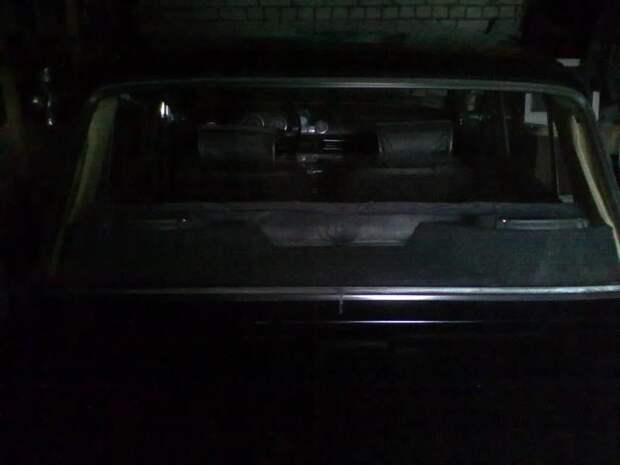

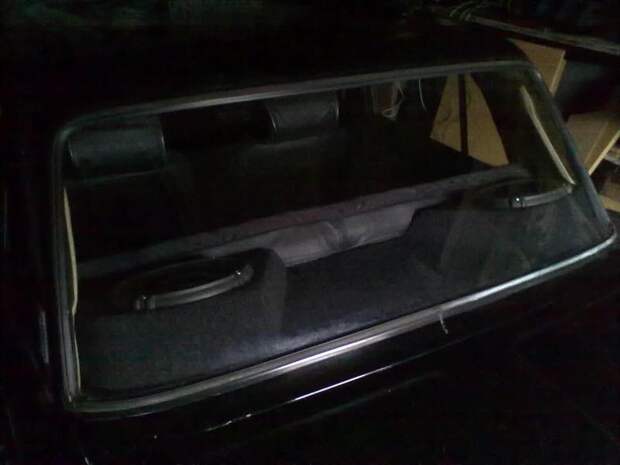

Дальше просто фотки установленной полки с разных ракурсов. С улицы сфоткать особо не получалось, ловил сплошные блики













Считаем затраченную сумму по ценам 2-годичной давности (не думаю что сильно изменились).
Карпет ~200р

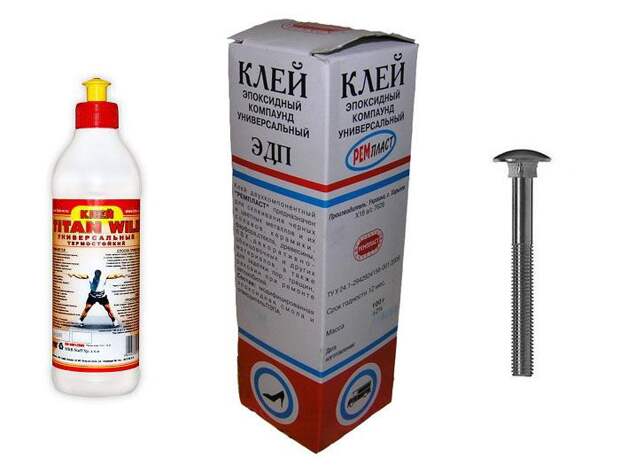

Клей эпоксидный ~70р
Клей титан (для клейки ковров) ~60р
Пена монтажная ~80р
Грунтовка ~100р
Все остальное было беcплатно в гараже

Итого вышло на 500р с небольшим
